Сварочный трактор 2ТС-16-04

Описание

Трактор сварочный 2ТС-16-04 в комплекте с блоком управления и двумя источниками питания предназначен для дуговой сварки тавровых соединений двумя наклонными электродами. Трактор в процессе работы передвигается по изделию.

Сварка осуществляется на постоянном токе плавящимися электродами под слоем флюса прямолинейными швами.

Трактор предназначен для совместной работы с источниками постоянного тока – сварочными выпрямителями ВДУ-1000. Работа с другими аналогичными источниками питания должна согласовываться с изготовителем.

Общий вид трактора

1. Корпус тележки, с установленным мотор-редуктором;
2. Ходовой механизм с цепной передачей и изолированными колесами;
3. Два механизма подачи проволоки SSJ-17F;
4. Рамки крепления;
5. Флюсовые бункера;
6. Четыре изолятора;
7. Кронштейны;
8. Следящие ролики;
9. Механизм регулировки наклона токоподводов;
10.  Корпус блока управления;
11.  Тормозные механизмы;
12.  Корпус пульта управления;
13.  Лицевая панель;
14.  Блок с двумя измерительными шунтами;
15.  Рым-гайки М12.

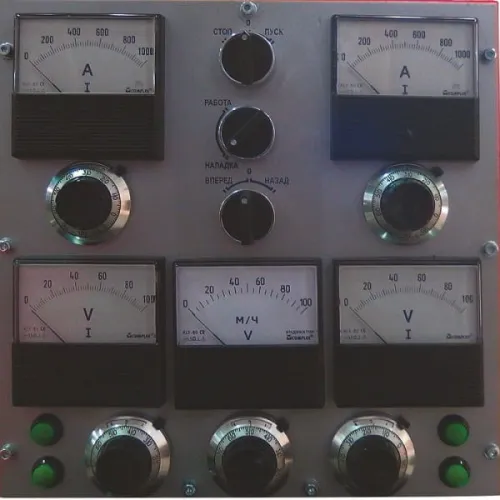

Лицевая панель сварочного трактора 2ТС-16-04

1 – переключатель «Стоп/0/Пуск» включения сварочного процесса (SA1);
2 – переключатель режима работы «Наладка/Работа» (SA2);
3 – индикатор напряжения сварки на 1 сварочной голове (PV1);
4 – переключатель «Назад/0/Вперед» направления движения трактора (SA3);
5 – регулятор «U1» сварочного напряжения на 1 сварочной голове (R1);
6 – индикатор скорости сварки (PV3);
7 – индикатор сварочного тока на 1 сварочной голове (PV2);
8 – регулятор «I1» сварочного тока на 1 сварочной голове (R2);
9 – кнопка «Вверх1» подачи проволоки на 1 сварочной голове (SB1);
10 – кнопка «Вниз1» подачи проволоки на 1 сварочной голове (SB2);
11 – индикатор напряжения сварки на 2 сварочной голове (PV4);
12 – регулятор «U2» сварочного напряжения на 2 сварочной голове (R4);
13 – индикатор сварочного тока на 2 сварочной голове (PV5);
14 – регулятор «V» скорости сварки (R3);
15 – регулятор «I2» сварочного тока на 2 сварочной голове (R5);
16 – кнопка «Вверх2» подачи проволоки на 2 сварочной голове (SB3);
17 – кнопка «Вниз2» подачи проволоки на 2 сварочной голове (SB4).
