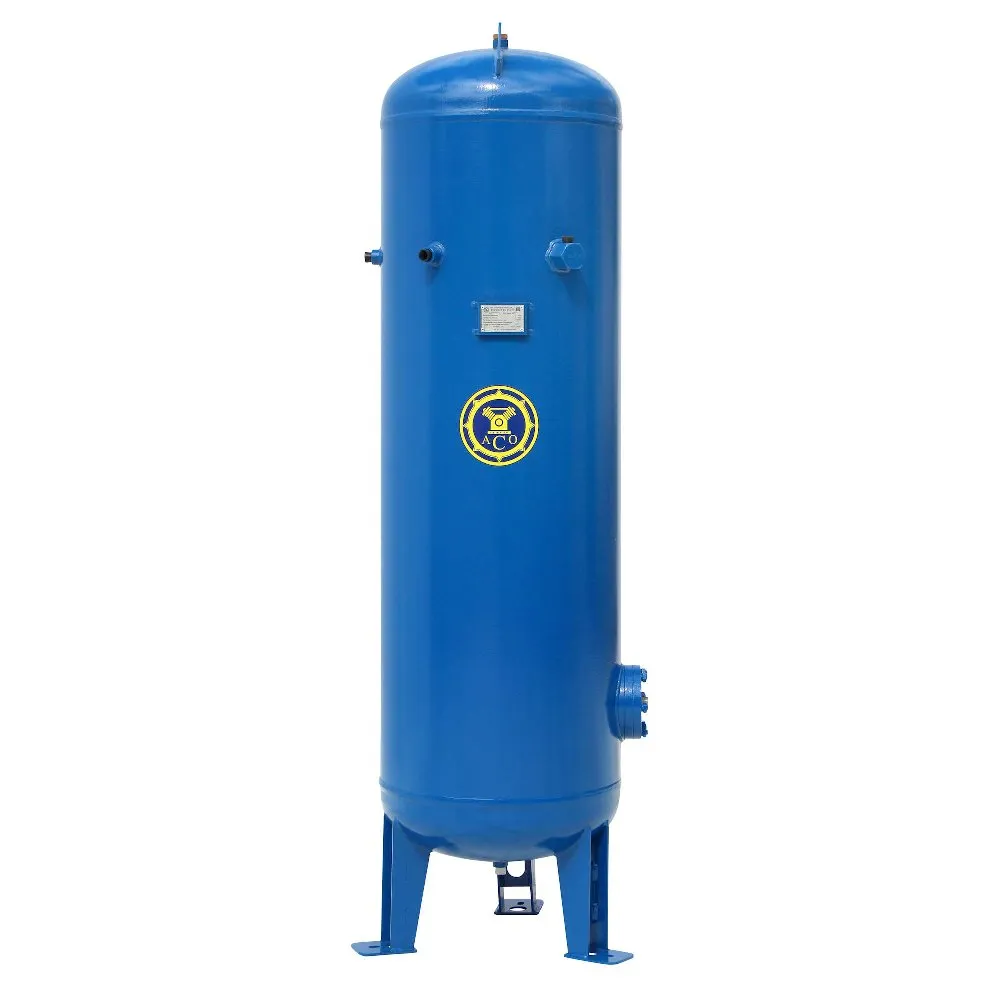

Ресивер воздушный РВ 230-01/25

Версия для печати

Технические характеристики РВ 230-01/25

Основные характеристики

Давление, бар25

ИсполнениеВертикальный

Рабочая температура, °C от -40 до +100

Тип товараРесивер воздушный

Модель товараРВ 230-01/25

Гарантия

Гарантия12 месяцев

Габаритные размеры и вес

Габариты, мм540 х 560 х 1730

Масса, кг130

Двигатель

Объем, л230

Описание

Ресивер воздушный РВ 230-01/25 Бежецкого завода АСО рассчитан на объем л и рабочее давление 25 бар., масса 130 кг.

Принцип работы:

Сжатый воздух поступает в ресивер от компрессора по воздухопроводу. При поступлении внутрь, сжатый воздух расширяется, что приводит к изменению скорости и охлаждению воздушного потока с выделением капельной влаги и масла. Присутствие влаги и масла в сжатом воздухе обусловлено влажностью атмосферного воздуха, поступающего для сжатия в компрессорную головку и способом смазки деталей шатунно-поршневой группы. Образующийся в процессе работы конденсат удаляется через сливную пробку.

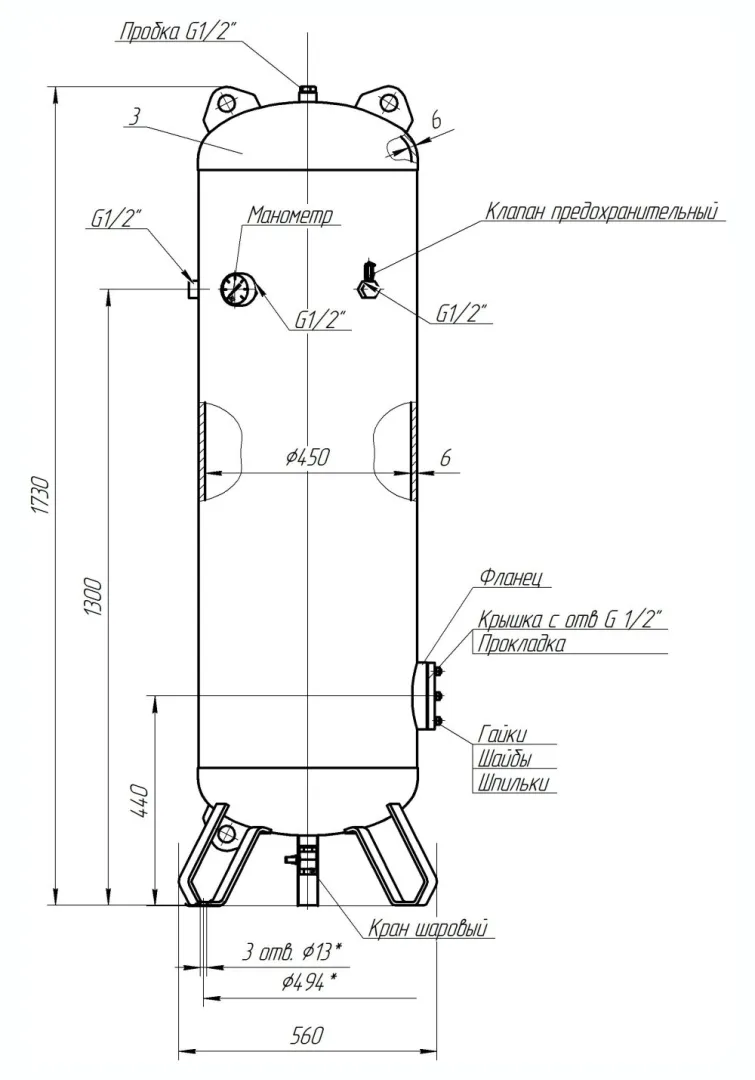

Ресивер воздушный РВ 230-01/25 конструкция обеспечивает возможность проведения технического освидетельствования, обслуживания, ремонта, контроля состояния отдельных узлов и соединений. Манометр позволяет контролировать давление при обслуживании, а предохранительный клапан обеспечивает дополнительную безопасность эксплуатации. Благодаря высокому качеству материалов и подтвержденной расчетами прочности, ресивер может эксплуатироваться с заданными рабочими характеристиками в течение всего срока службы.

Монтаж ресивера:

Установка ресивера предполагается на открытых площадках в местах, исключающих скопление людей, или отдельно стоящих зданиях.

Допускается установка ресивера:

- в помещениях, примыкающих к производственным зданиям, при условии отделения их капитальной стеной;

- в производственных помещениях в случаях, предусмотренных проектом с учетом норм проектирования данных объектов в отношении сосудов, для которых по условиям технологического процесса или условиям эксплуатации невозможна их установка вне производственных помещений.

Установка ресивера должна обеспечить возможность осмотра, ремонта и очистки его с внутренней и наружной сторон. До начала монтажа необходимо:

- проверить наличие комплекта технической и товаросопроводительной документации;

- комплектность поставки в соответствии с технической и товаросопроводительной документацией;

- проверить общее состояние ресивера на отсутствие повреждений, забоин, вмятин, деформаций, возникших при транспортировании и (или) хранении.

Монтаж ресивера предусматривает:

- установку и выверку ресивера на специальном фундаменте;

- монтаж трубопроводов;

- установку необходимой арматуры, контрольно-измерительных и предохранительных устройств;

- пуско-наладочные работы.

- присоединить воздушную магистраль к ресиверу, исключив возможность возникновения дополнительных напряжений от веса ее и температурных удлинений.

- ресивер должен быть заземлен в соответствии с требованиями ПУЭ.

Техническое обслуживание ресивера

При эксплуатации ресивера согласно утвержденному в эксплуатирующей организации графику в зависимости от режима работы необходимо организовывать периодическое диагностирование технического состояния ресивера с целью определения возможности его безопасной эксплуатации.

Техническое диагностирование в процессе эксплуатации проводят:

- после ремонтно-восстановительных работ с применением сварки;

- при выявлении случаев нарушения установленного регламента эксплуатации (повышения рабочего давления, расширения рабочих температур);

- при утрате паспорта сосуда;

- наступления сроков, установленных по результатам предыдущих технических диагностирований.
